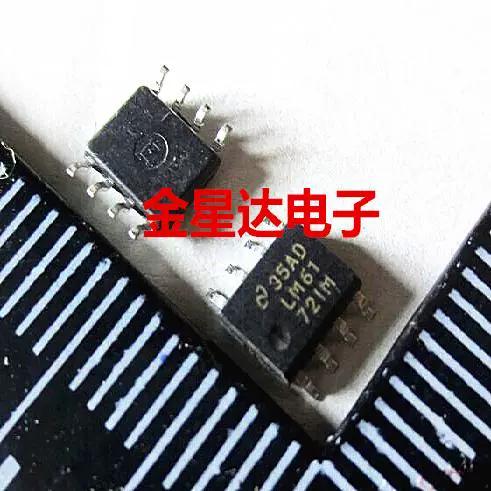

LM6172IM SOP8 贴片双路运算放大器芯片详解

LM6172IM 是一款由德州仪器（TI）生产的高速双路运算放大器，采用 SOP8 贴片封装，广泛应用于视频处理、通信和仪器仪表等领域。本文将详细介绍其特性、引脚定义、典型应用及设计注意事项。

一、芯片概述
LM6172IM 属于 LM6172 系列，是一款双路电流反馈型运算放大器。它具有高单位增益带宽（典型值 100MHz）、高压摆率（典型值 3000V/μs）和低输入偏置电流，适合处理高速信号。SOP8 贴片封装使其适用于高密度 PCB 设计，工作温度范围为 -40°C 至 +85°C（I 等级）。

二、引脚定义（SOP8）
1 脚：OUT A（通道 A 输出）
2 脚：IN- A（通道 A 反相输入）
3 脚：IN+ A（通道 A 同相输入）
4 脚：V-（负电源或地）
5 脚：IN+ B（通道 B 同相输入）
6 脚：IN- B（通道 B 反相输入）
7 脚：OUT B（通道 B 输出）
8 脚：V+（正电源）

三、主要特性

• 双路独立运算放大器
• 电流反馈架构，单位增益稳定
• 带宽：100MHz（G=+1）
• 压摆率：3000V/μs
• 电源电压范围：±5V 至 ±15V（总电压 10V 至 30V）
• 低输入偏置电流：典型值 2μA
• 输出电流：±50mA
• 低谐波失真：SFDR > 60dBc @ 5MHz

四、典型应用

1. 视频信号调理：如 RGB 缓冲、视频开关
2. 高速 ADC/DAC 驱动器
3. 通信系统中的中频放大
4. 光电二极管前置放大
5. 有源滤波器设计
6. 脉冲放大器

五、设计注意事项

• 电源去耦：在 V+ 和 V- 引脚附近放置 0.1μF 和 10μF 电容，以降低高频噪声。
• 反馈电阻选择：对于电流反馈放大器，反馈电阻值影响带宽和稳定性。通常推荐 RF=1kΩ 至 5kΩ，具体请参考数据手册。
• 布局：高速信号路径应尽量短，避免过孔和寄生电容。使用接地平面。
• 散热：SOP8 封装功耗有限，避免超出最大结温（150°C）。
• 输入保护：若输入信号可能超过电源轨，需加限流电阻和肖特基二极管。

六、
LM6172IM 是一款性能优异的高速双路运放，SOP8 贴片封装便于集成。正确理解其电流反馈特性和布局要求，可充分发挥其在高速信号处理中的优势。建议设计前仔细阅读官方数据手册，确保电路稳定可靠。
